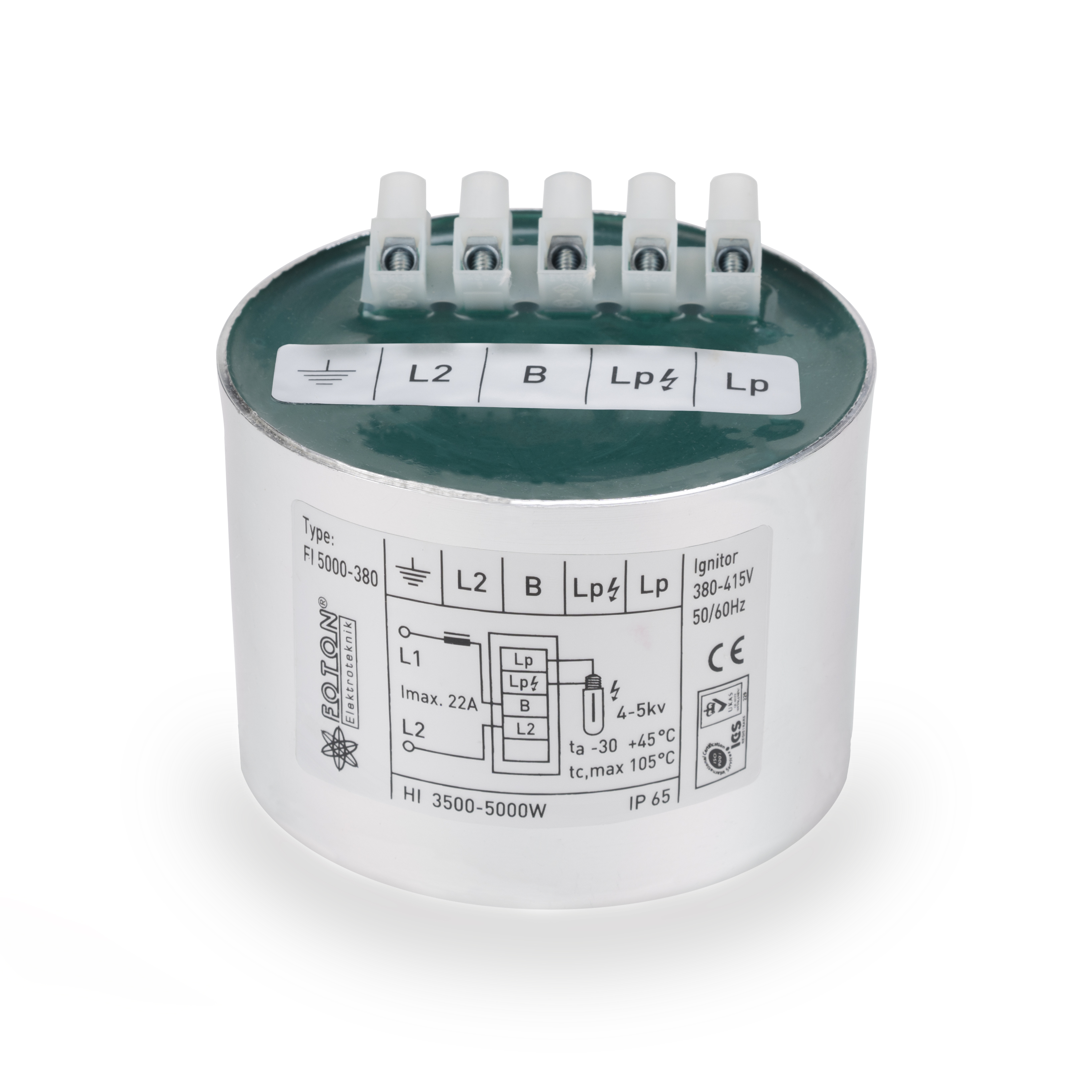

HID Ateşleyiciler ( İgnitörler)



Yüksek Basınçlı Metal Halide ve U.v. Lamba Ateşleyicisi



FI 5000 380-400v 50/60 Hz

Seri sistemler için HID Ateşleyiciler

Ürün Verileri

Genel Bilgiler ( General İnformation )



Sistem Özellikleri ( System Features )

Ürün Kodu
Product  Code

FI 5000

Çalışma Güç HI (Metal Halide )
operation Power HI ( metal Halide)

1000 – 5000 W

Lamba Türü
Lamps Type

HPI-T / HSI-T  HRI-T / HQI-T

HQI-TS / HRI-TS

Çalışma Güç U.v. ( Mercury-Galium)
Operation Power U.v.

1000 – 5000 W

Lamba Sayısı
Lamps Number

1 Adet

Kablolama ( Cabling )



Çalışma Ve Elektriksel Bilgiler ( Study and electrical information )

Kablolama Kapasitesi
Cabling Capacity

35 nF

Çalışma Gerilimi
Operating Voltage

380 ~ 400 V Ac

Max. Balast Lamba Arası Kablo Uzunluğu
Max.Ballast İgnitor Cable Length

40 Mt

Çalışma Frekansı
Operating Frequency

50 – 60 Hz

Max. Ateşleyici Lamba Arası Kablo Uzunluğu
Max.Lamps İgnitor Cable Length

4 Mt

Ateşleme Gerilimi
İgnition Voltage

3,5 – 5 kVs

Bağlantı Konnektör Tipi
Connection Connector type

Vida- Klemens
Screw

Max. Çalışma Akımı
Max. Operation Curent

22 A

Kablo Bağlantı Kesiti
Cabling cross section

2,5 – 4 mm2

Ateşleme Darbe Sayısı
İgnition Pulse Number

4

Sıcaklık ( Heat )



Ateşleme Darbe Açıları
Pulse İgnition  Angles

60-90

240-270oel

Max. Çalışma Sıcaklığı
Max. operating temperature

105 oC

Ateşleme Başlama Gerilimi
İgnition Starting Voltage

368 V

Min. Çalışma Sıcaklığı
Min. operating temperature

-20 oC

Ürün Ambalaj ( Product Packaging )

Max. Depolama Sıcaklığı
Max. Storage temperature

85 oC

Ürün Muhafazası
Product Packaging

Metal
Metal

Min. Depolama Sıcaklığı
Min. Storage temperature

-20 oC

Ürün Ağırlığı
Product weight

0.950 kg

Ürün Onay Ve Sertifika
( Product approval and certificate )

Paket Adet



5 Adet

Ürün Onay Ve Sertifika
Product Approval and Certificate

CE – ISO

Bağlantı Krokisi ( Wiring Diagram )

               380-400 Vac

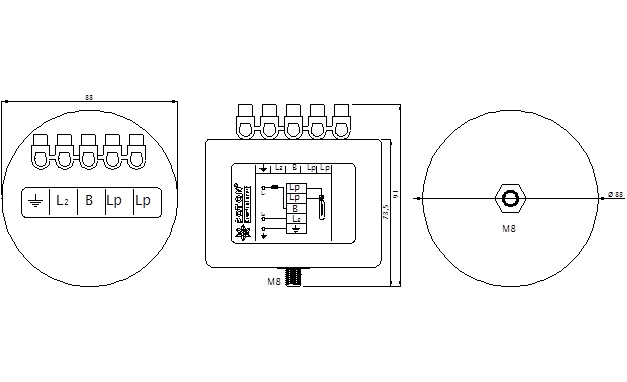

Ürün Boyutları ( Product Dimensions )

En x Boy x Yükseklik ( W x D x H) 88 x 88 x 91 mm
